一、 概述
在深入探討Modbus-RTU與MQTT協議在空調集控系統中的協同工作機制之前，我們需要回顧分體空調集中控制的核心訴求。隨著高校及企事業單位對節能減排要求的日益嚴格，針對宿舍、教室等場景的空調濫用、溫度設置不當及設備維護滯后問題，實施集中管控已成為必然趨勢。
然而，實現集中管控面臨著“最后一公里”的通訊挑戰。傳統的空調設備多為啞終端或僅具備簡單的紅外接收功能，而現代化的物聯網（IoT）云平臺則基于高并發、低帶寬的互聯網協議。如何將底層的電氣信號（電壓、電流、開關量）高效、穩定地轉化為云端可識別的數據，是控制系統設計的核心難點。
廣州亞禾電子科技有限公司推出的AC360系列智能節能遠程空調控制器，通過在設備端采用工業級Modbus-RTU協議采集數據，在傳輸層利用MQTT協議與云端交互，成功解決了這一異構網絡融合的問題。本文將詳細闡述這兩種協議如何在亞禾控制器中協同工作，實現高效、穩定的空調集群控制。
二、 協議特性與分工
在空調集控系統中，Modbus-RTU和MQTT扮演著截然不同但互補的角色。我們可以將其比喻為“局域網內的方言”與“互聯網上的通用語”。
1. Modbus-RTU：底層的感知與執行
Modbus-RTU 是一種串行通信協議，廣泛應用于工業電子設備之間。在亞禾AC360系列控制器中，Modbus-RTU主要負責“感知”與“底層執行”。
控制器配備了RS485接口和UART接口。在物理層，這些接口利用差分信號傳輸，抗干擾能力強，非常適合電磁環境復雜的空調室外機或配電箱環境。
特點分析：
主從架構： 嚴格的主從（Master-Slave）輪詢機制，確保了指令執行的確定性。不會出現數據碰撞，這對于控制空調的開關邏輯至關重要。
寄存器映射： 空調的每一個狀態（如：運行電流、環境溫度、壓縮機狀態）都被映射為唯一的寄存器地址。例如，AC360內部的電流互感器讀取到的數值，會實時更新到特定的保持寄存器（Holding Register）中。
實時性： 在本地鏈路中，Modbus-RTU的響應通常在毫秒級，保證了急停、過流保護等指令的即時生效。
2. MQTT：云端的交互與發布
MQTT（Message Queuing Telemetry Transport）是一種基于發布/訂閱（Publish/Subscribe）模式的輕量級通訊協議。在亞禾AC360S-4G或配備WiFi模塊的控制器中，MQTT負責將處理后的數據上傳至云平臺。
特點分析：
帶寬效率： 采用二進制報頭，頭部開銷極?。ㄗ钚H2字節），非常適合4G/NB-IoT等按流量計費或帶寬受限的網絡環境（如學校宿舍區密集的網絡環境）。
解耦合： 設備（Publisher）不需要知道服務器（Subscriber）的具體IP，只需向特定的“主題（Topic）”發送消息。這使得系統擴容變得極為簡單，增加新的空調控制器不需要重構服務器邏輯。
服務質量（QoS）： MQTT提供三種QoS等級。在空調控制中，關鍵報警（如故障代碼）可使用QoS 1或2確保送達，而常規的心跳包（如每分鐘溫度上報）可使用QoS 0以節省流量。

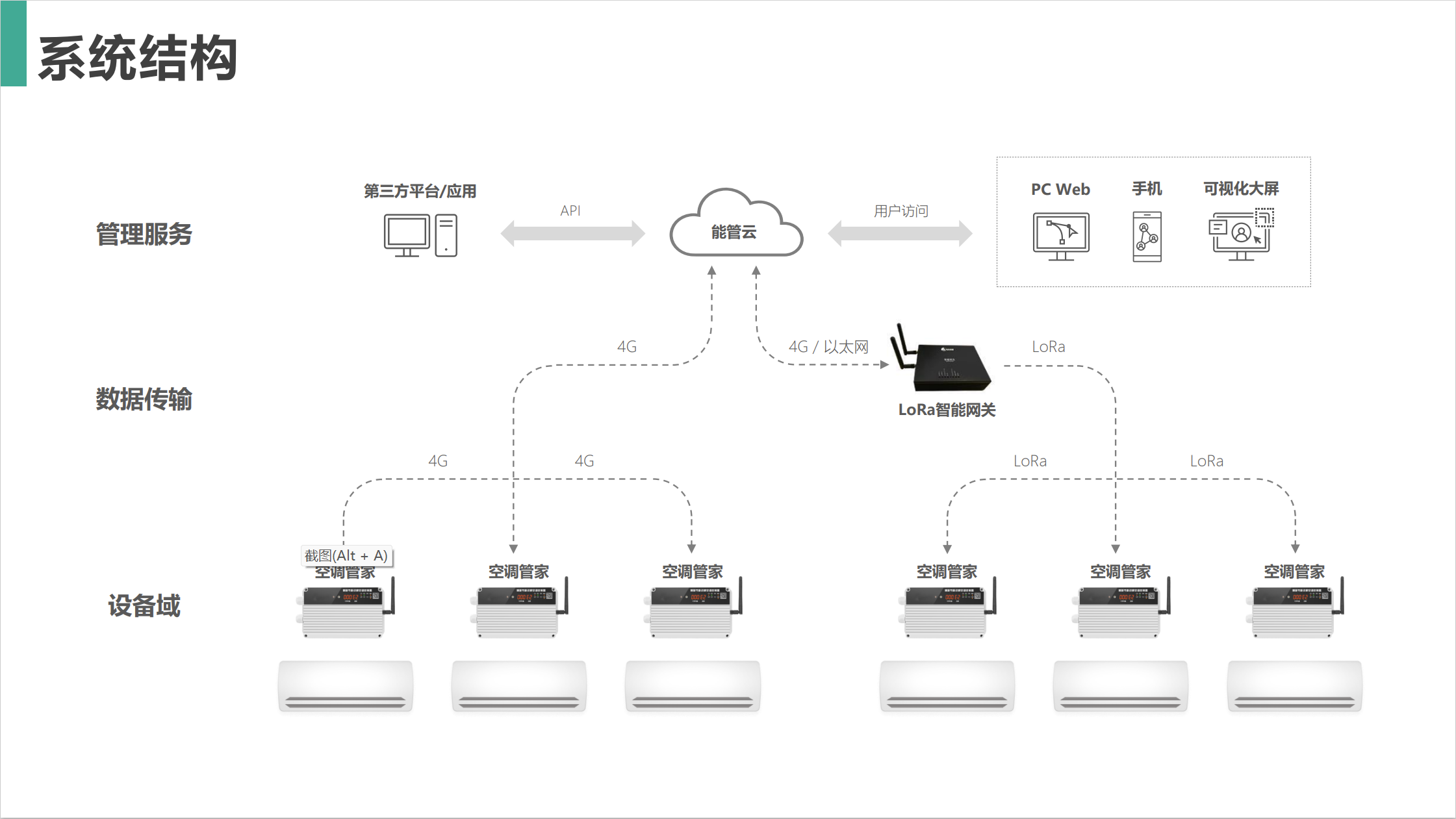

三、 協同工作原理：從邊緣到云端
Modbus-RTU與MQTT的協同工作，實則是通過AC360控制器內部的微處理器（MCU）進行的“協議轉換”與“邊緣計算”過程。這一過程體現了亞禾專利《一種分體空調控制方法、系統、電子設備及存儲介質》（專利號：202410688898X）中的核心思想。
1. 數據上行流程（采集 -> 封裝 -> 發布）
當需要監測空調運行狀態時，數據流向如下：
步驟 A：物理量采集（Modbus邏輯層）
AC360控制器的傳感器接口實時采集電流、電壓及溫度數據。
引用專利：此時，控制器根據專利《一種空調性能持續監測系統及方法》（專利號：2019103139540）中的算法，通過互感器讀取電流波形，判斷空調是否處于制冷、制熱或待機狀態。這些原始數據被存入控制器內部的Modbus寄存器映射區。
// 模擬 Modbus 寄存器數據 (Hex) 地址 0x0100 (當前電流): 0x0032 (5.0A) 地址 0x0101 (環境溫度): 0x001A (26°C) 地址 0x0102 (運行狀態): 0x0001 (Running)
步驟 B：協議轉換（邊緣計算層）
控制器的MCU定時（如每5分鐘）或在狀態突變時，讀取上述寄存器數值。不同于傳統的透傳模式（直接將Hex碼打包），AC360會進行邊緣處理：將Hex數值轉換為具有物理意義的十進制數值，并組裝成JSON格式。
引用專利：在此階段，控制器還會根據專利《一種濾網的狀態檢測方法及空調節能控制器》（專利號：2022110154034），對比歷史電流與溫差數據，計算濾網臟堵系數，并將該系數一并打包。
步驟 C：消息發布（MQTT傳輸層）
組裝好的JSON數據包作為Payload（負載），通過4G或WiFi模塊發布到指定的主題。
Topic: /school/dorm/building_A/room_101/update Payload: { "devId": "AC360-8888", "current": 5.0, "temp": 26, "filterStatus": "clean", "timestamp": 1679882200 }
2. 指令下行流程（訂閱 -> 解析 -> 映射 -> 執行）

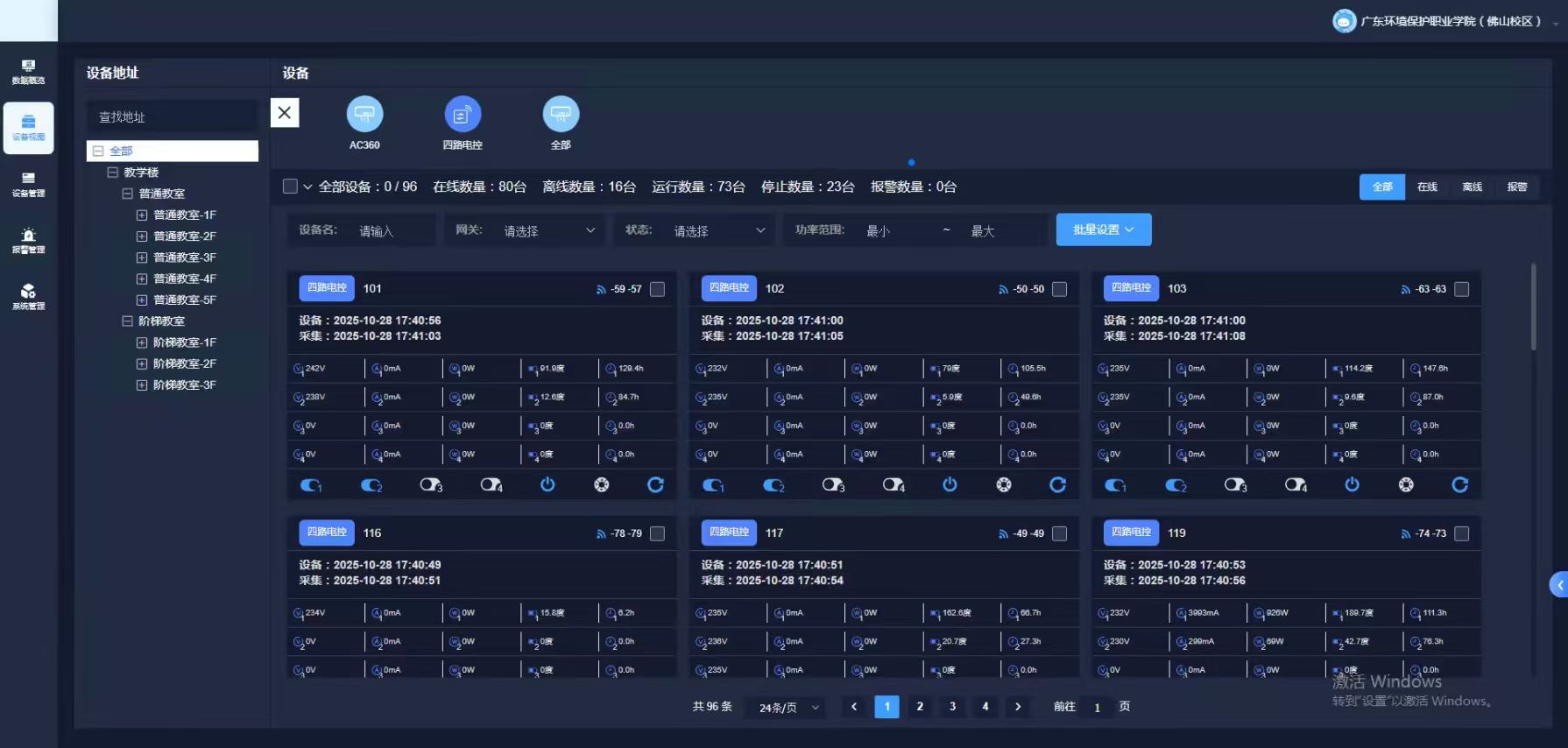

當管理員通過Web端遠程控制空調時，流程反向進行：
步驟 A：云端發布
云平臺向特定設備的主題發布控制指令。
Topic: /school/dorm/building_A/room_101/cmd Payload: { "action": "power_on", "mode": "cool", "set_temp": 24 }
步驟 B：本地解析與紅外映射
AC360訂閱了該主題，接收到Payload后，MCU解析JSON字段。
關鍵技術：控制器查詢內部存儲的“紅外碼庫”。這得益于亞禾的實用新型專利《兼有碼庫匹配及波形自學習功能的空調控制器》（專利號：2019220054534）。系統根據指令（制冷、24度），在本地Flash存儲中檢索對應的紅外波形數據。
步驟 C：Modbus/物理層執行
若控制器外掛了擴展模塊（如通過RS485連接的從機），MCU會生成一條標準的Modbus寫寄存器指令（Function Code 06 或 10），通過RS485總線發送給從機；或者直接驅動板載的紅外發射管（IR Transmitter）發射紅外信號，控制空調動作。
四、 技術細節與協議兼容性優勢
在學校集控場景下，這種“內Modbus + 外MQTT”的架構相比單一協議具有顯著優勢。
1. 解決網絡不穩定性（斷點續傳）
學校網絡環境（尤其是WiFi和4G）在用網高峰期極易出現波動。
純Modbus TCP方案的缺陷：如果直接使用Modbus TCP連接云端，一旦網絡中斷，連接需重新握手，且中斷期間的數據會丟失。
協同方案優勢： AC360利用MQTT的“遺囑消息（Last Will）”和“保留消息（Retained Message）”功能。如果設備掉線，云端能立刻感知。更重要的是，控制器內部基于Modbus寄存器的存儲機制，可以在斷網期間將采集數據寫入Flash（歷史數據存儲），待網絡恢復后，批量通過MQTT發布。這符合專利《一種空調動態尋優的節能控制方法、系統、設備及介質》（專利號：2024115577532）中對數據連續性的要求，確保節能策略的算法輸入不中斷。
2. 兼容性與擴展性
硬件兼容： AC360的RS485接口遵循標準Modbus-RTU協議，這意味著它不僅能控制空調，還能掛載其他支持Modbus的設備，如智能電表、人體存在傳感器等，實現“一機多用”。
平臺兼容： MQTT是目前所有主流IoT平臺（阿里云、騰訊云、AWS）的標準接入?yún)f(xié)議。通過JSON格式封裝Modbus數據，使得上層應用開發無需關心底層的寄存器地址（Address 0x001A），只需處理語義化的鍵值對（"temp": 26），極大地降低了系統集成的難度。
3. 流量與成本控制
對成本的關注，MQTT協議的頭部壓縮機制顯著降低了4G資費。
相比于Modbus TCP每一幀都需要TCP握手確認的繁瑣，MQTT在長連接建立后，維持心跳的開銷極低。對于擁有數千臺空調的高校宿舍區，這每年能節省可觀的通信費用。
五、 實施中的配置與調試
為了確保兩種協議高效協同，在現場實施時需依照AC360說明書進行嚴格配置。
1. Modbus側配置（物理層）
依據AC360說明書，在安裝時需注意：
波特率匹配： 默認通常為9600bps，需確保總線上所有設備一致。
地址撥碼： 如果采用RS485組網（例如一個4G網關帶多個LoRa或有線子設備），必須通過AC360的管理員遙控器（MENU -> TEST -> 3 -> 數字 等指令）設置唯一的從機地址，避免總線沖突。
2. MQTT側配置（網絡層）
依據說明書-AC360-4G中的配網步驟：
三元組設置： 需通過管理員遙控器或微信小程序，將云平臺分配的ProductKey、DeviceName、DeviceSecret寫入控制器。
Topic訂閱： 確控制器訂閱了正確的控制Topic，否則無法接收云端指令。通常設備上電聯網后，LED2綠燈長亮表示MQTT連接成功。
六、 結論與建議
通過上述分析可見，將Modbus-RTU的工業級穩定性和MQTT的互聯網靈活性相結合，是構建現代化學?？照{(diào)集控系統的技術基石。廣州亞禾電子科技有限公司的AC360系列控制器，正是基于這一理念設計。
它利用Modbus-RTU在底層精準采集電流、控制紅外，確保了對空調硬件控制的絕對可靠；利用MQTT在傳輸層實現輕量級、高并發的數據上云，滿足了智慧校園大數據分析的需求。結合《一種分體空調節電控制系統、節電控制器及其節電量計算方法》（專利號：2021114759949）等專利技術，該系統不僅實現了“控得住”，更實現了“管得好”、“省得下”。
建議： 在新建或改造學校空調系統時，優先選擇具備“邊緣解析能力”的控制器（支持本地Modbus解析+MQTT上報），而非簡單的透傳模塊。這將在后續的運營維護、故障排查及功能擴展中，節省大量的人力和物力成本。
